创建自定义工具

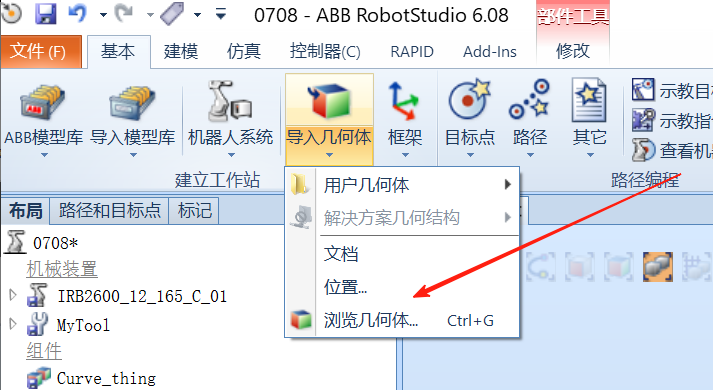

点击导入几何体 选择一个SAT文件

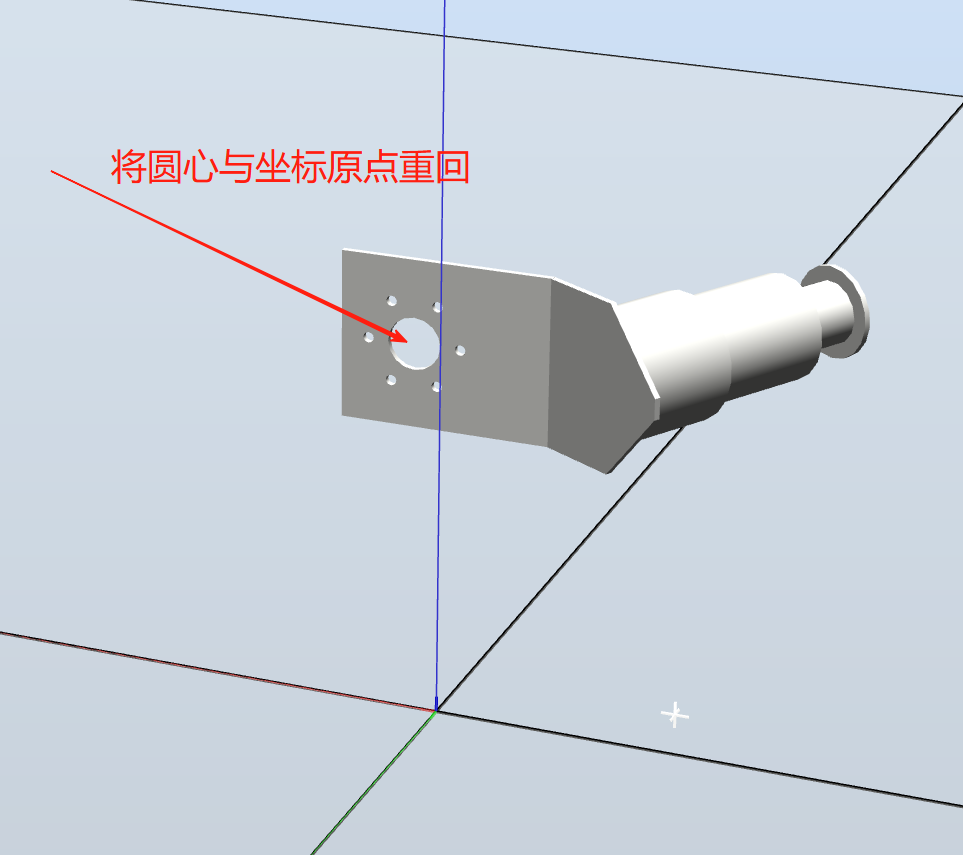

将工具坐标与大地坐标原点重合

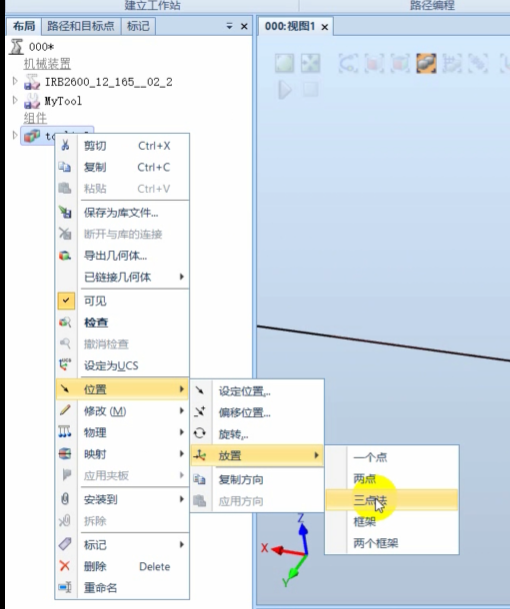

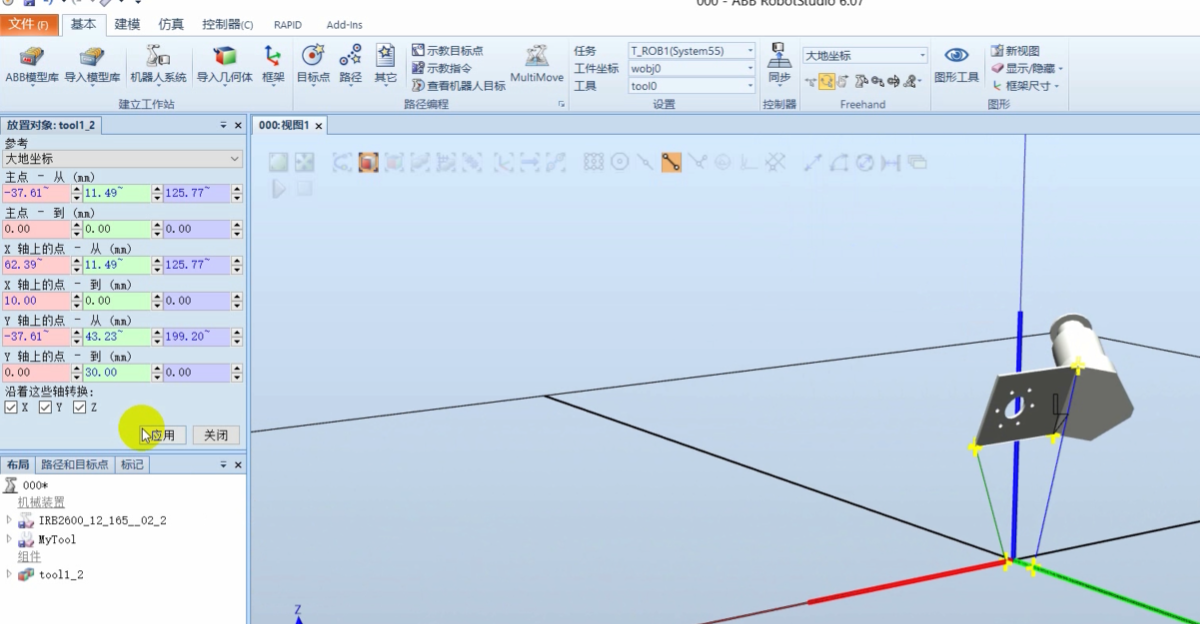

右键,位置,放置,三个点


选择捕捉

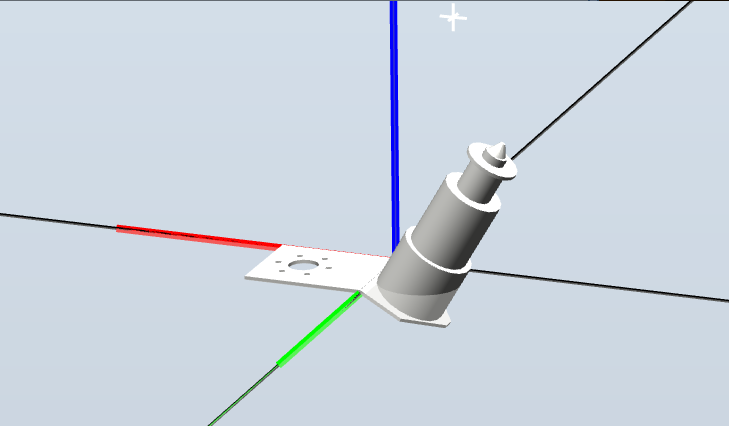

点击应用,如下


在方式一次,使得原点与大地坐标原点重合

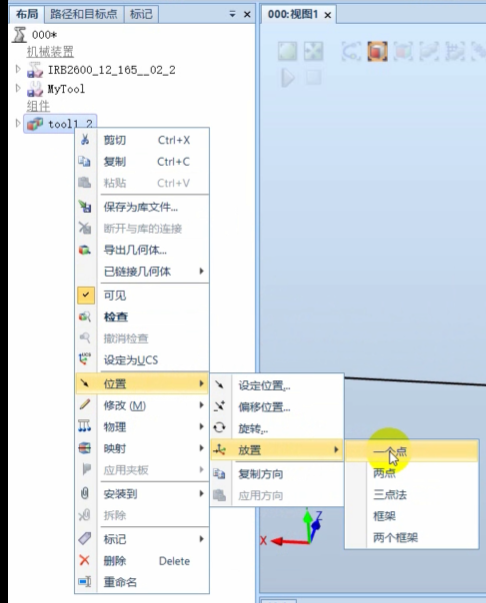

1点法

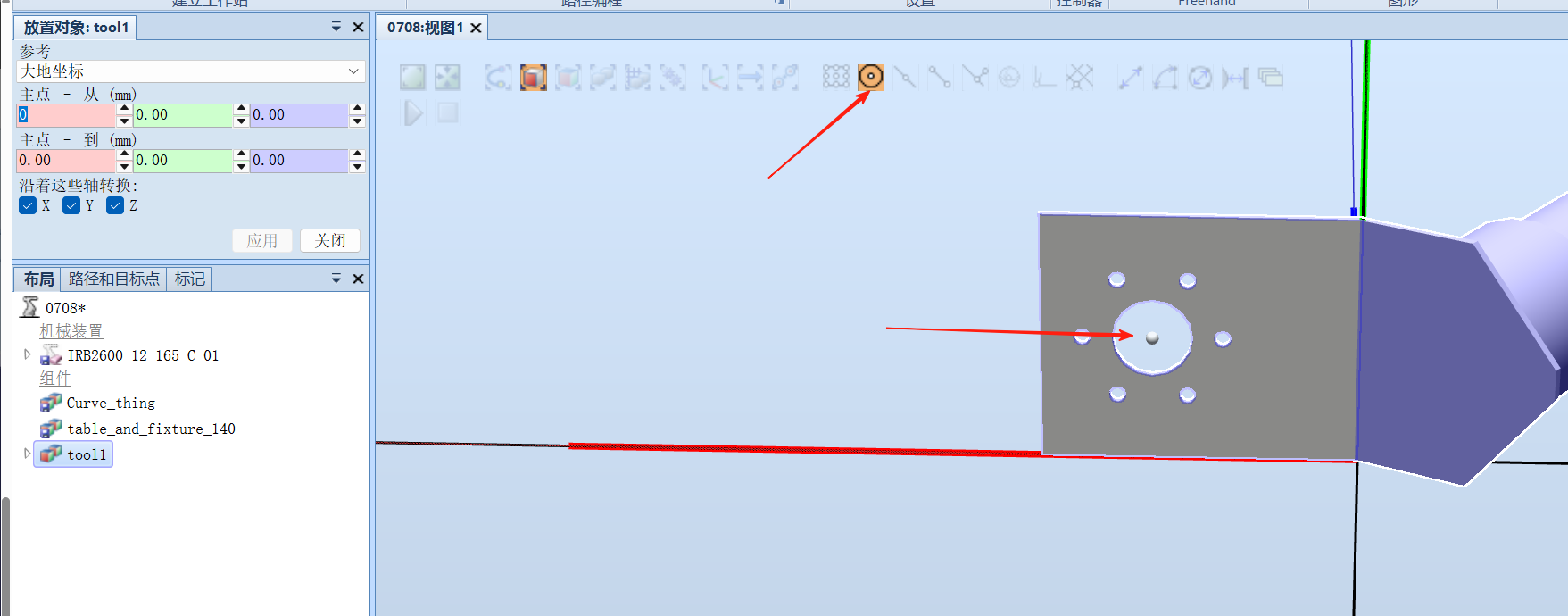

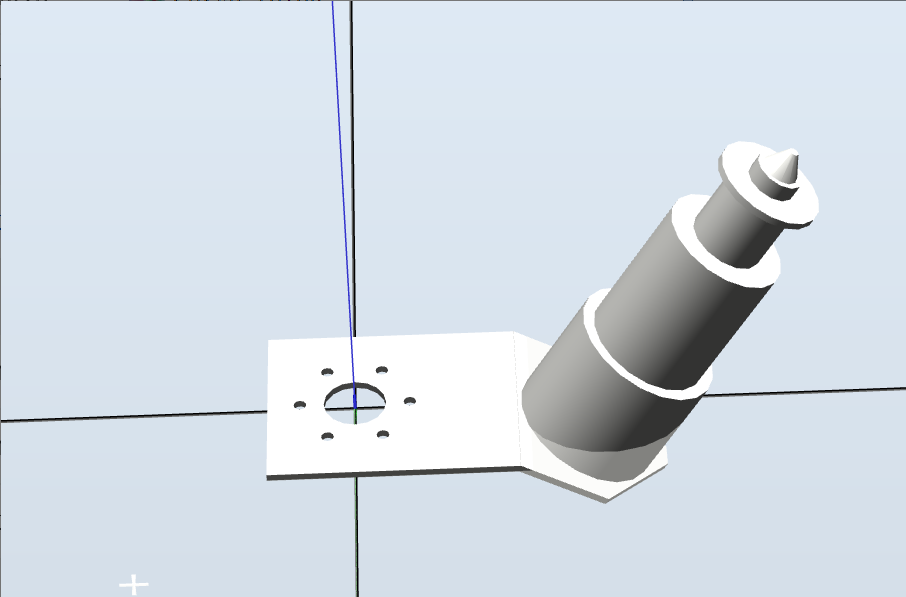

捕捉圆心,到大地坐标原点


如图所示

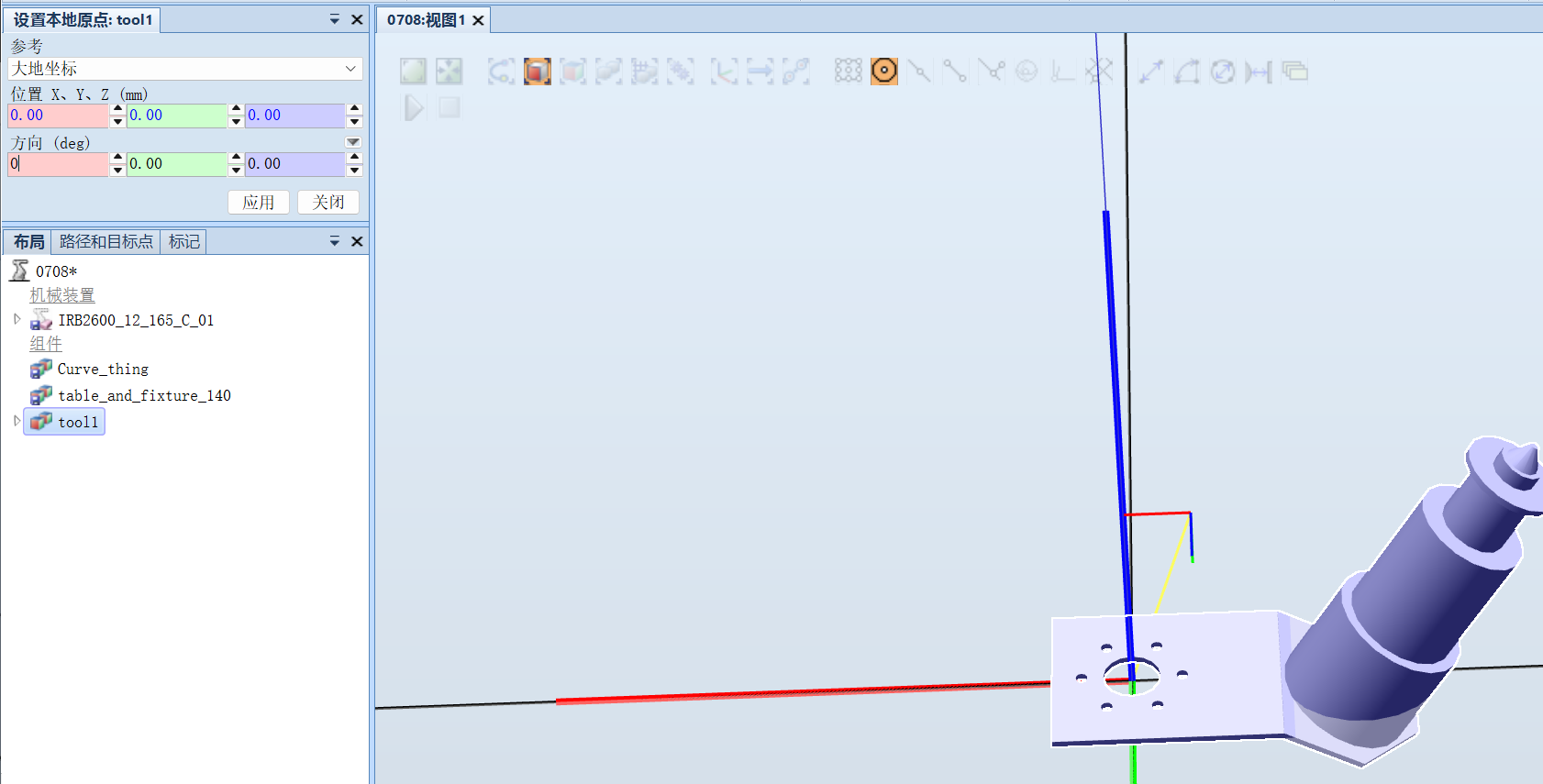

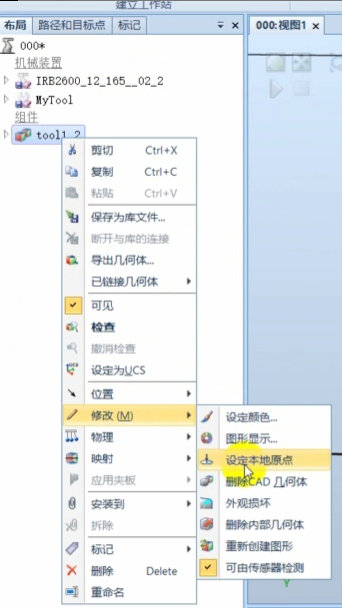

设置本地原点



创建工具坐标系

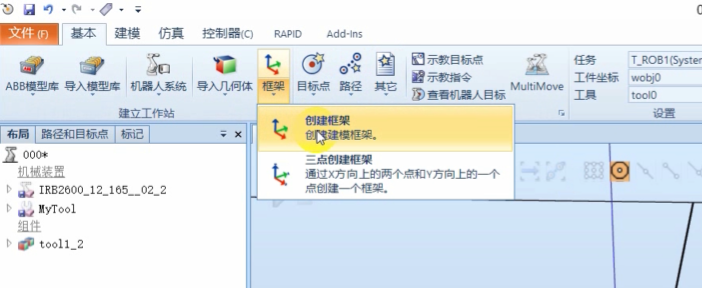

点击框架,创建框架

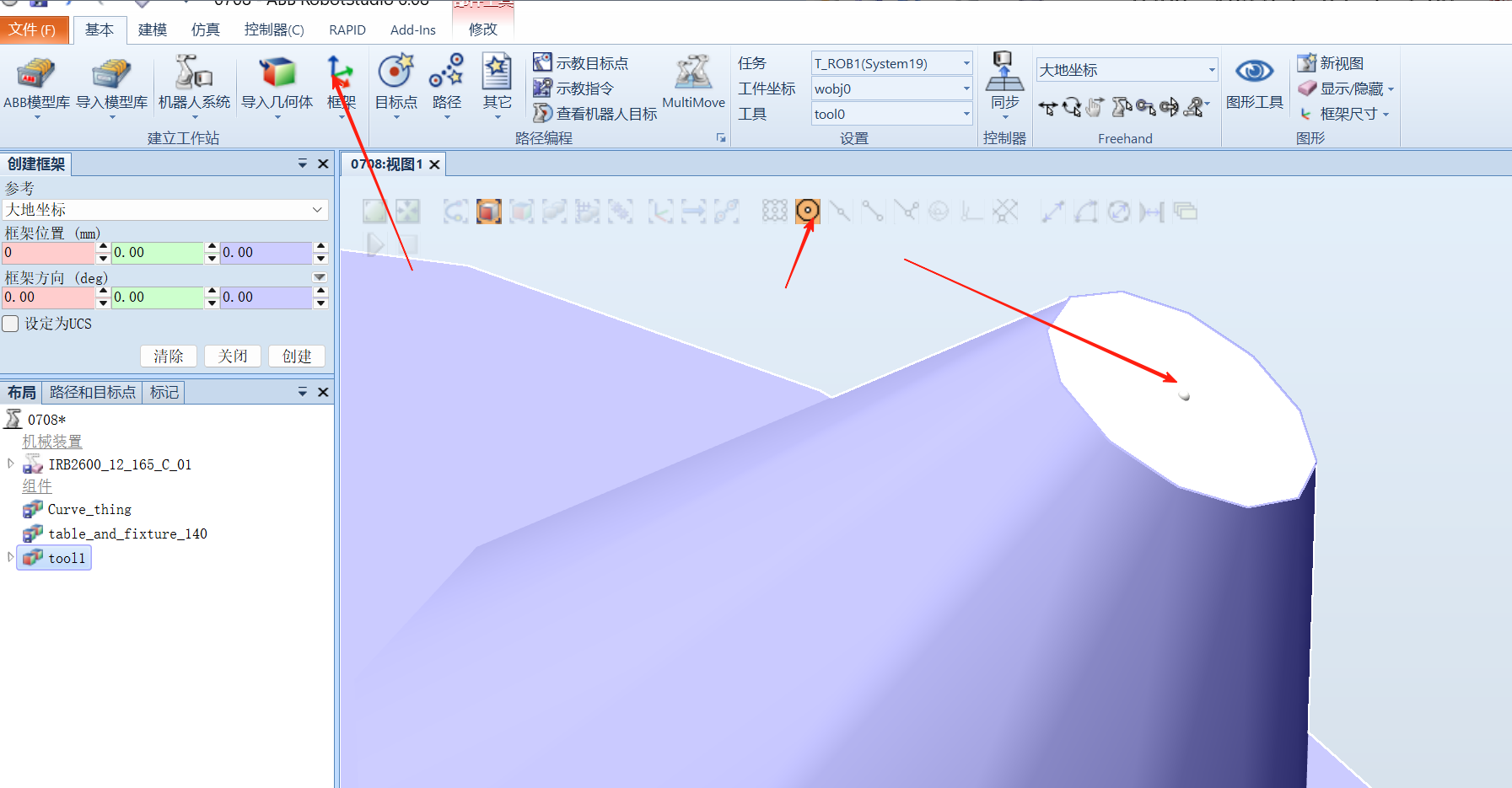

框架位置捕捉工具末端中心位置


调整坐标Z轴

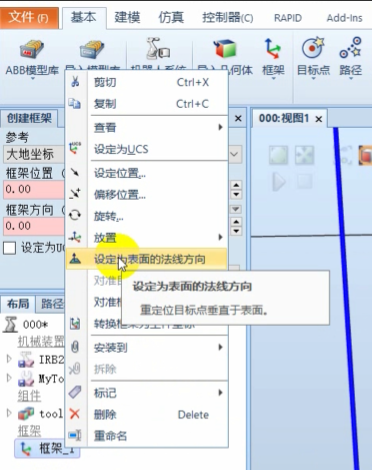

右击框架,点击设定为表面的法线方向

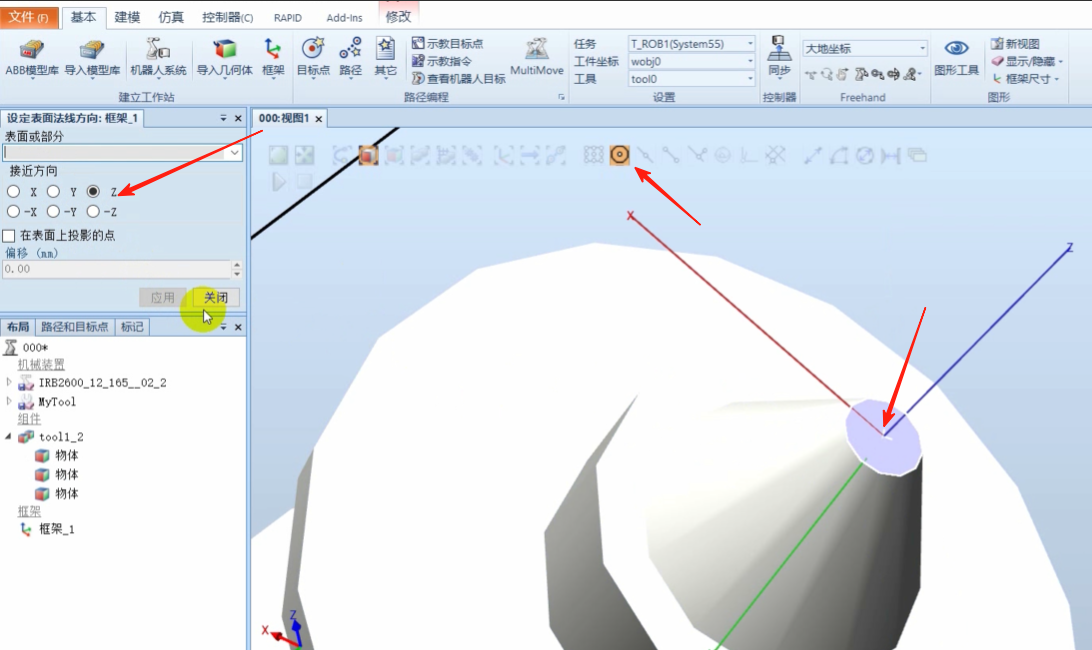

捕捉表面

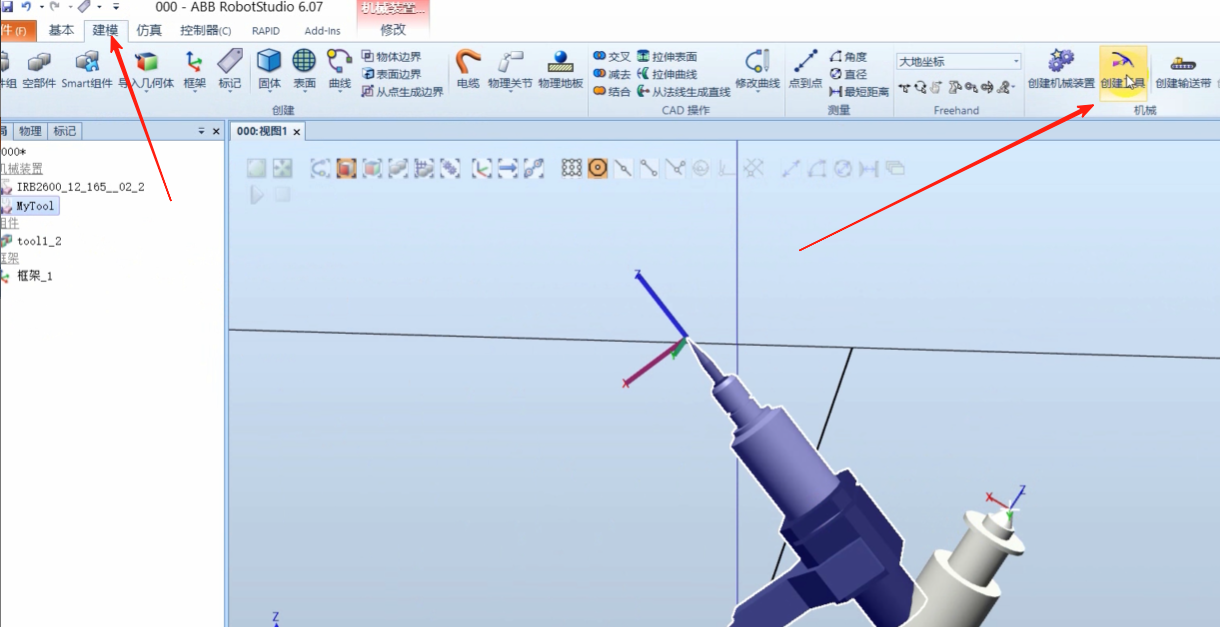

点击建模,点击创建工具

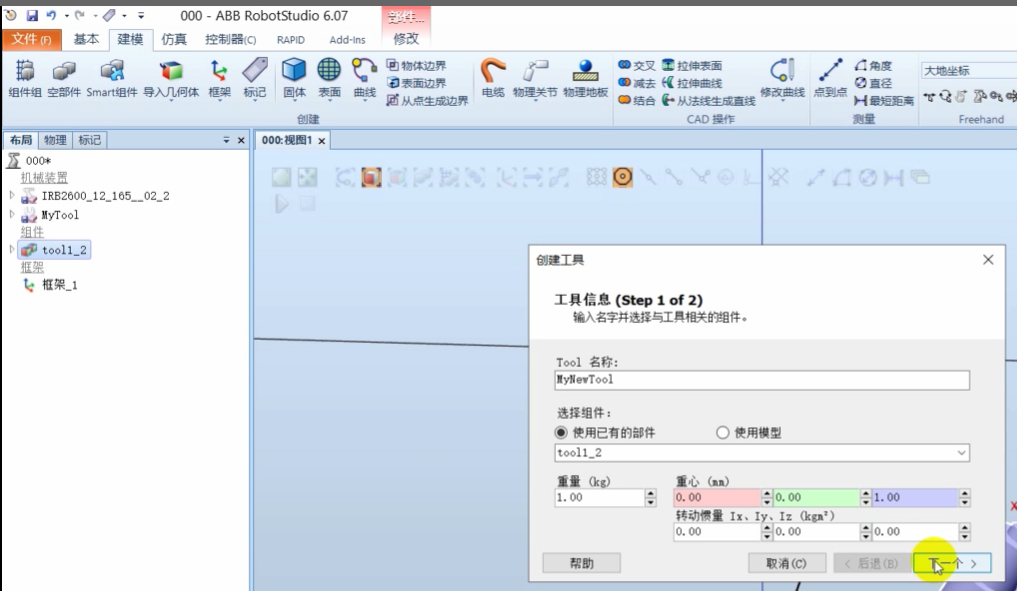

点击下一个

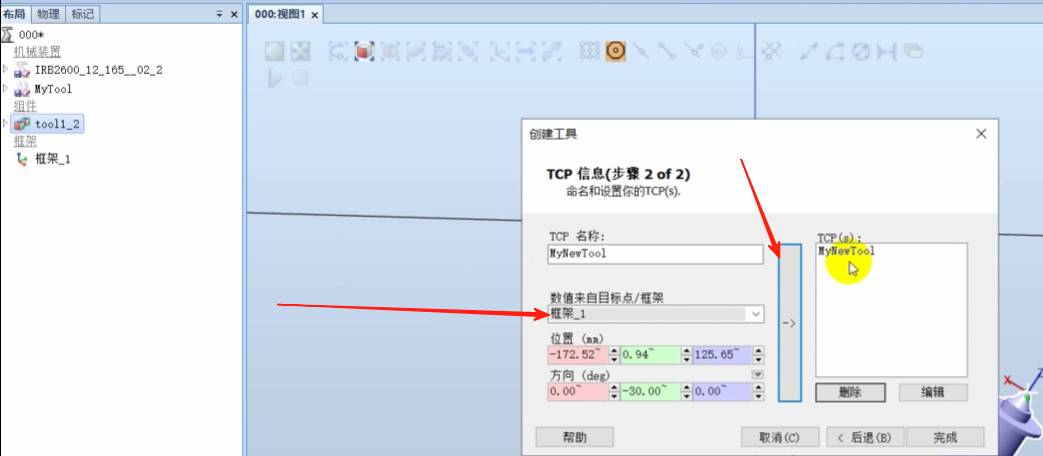

TCP信息 选择框架1,点击 完成


主角工具就创建好了

安装自定义工具到机器人

将创建好的工具拖到机器人名称上

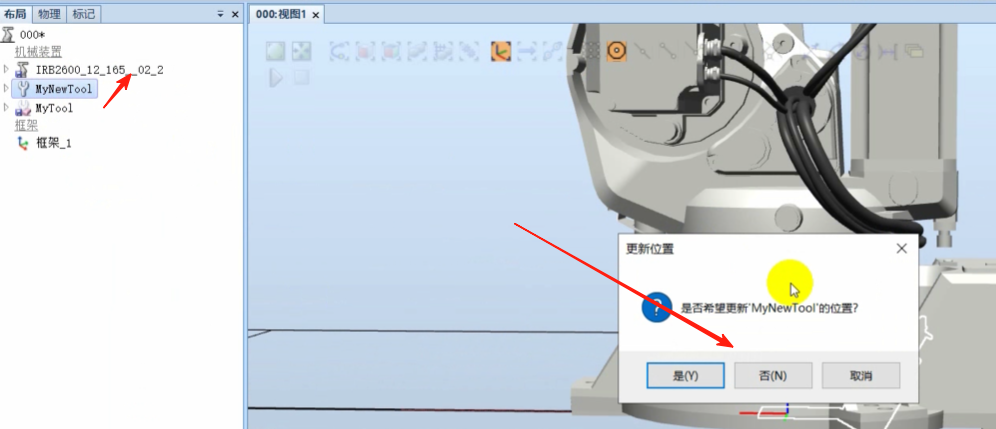

选择是

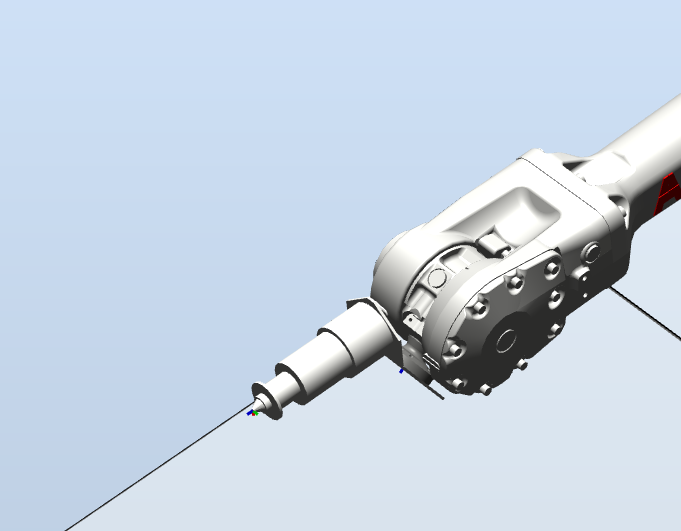

这样创建的工具就安装到机器人上面了

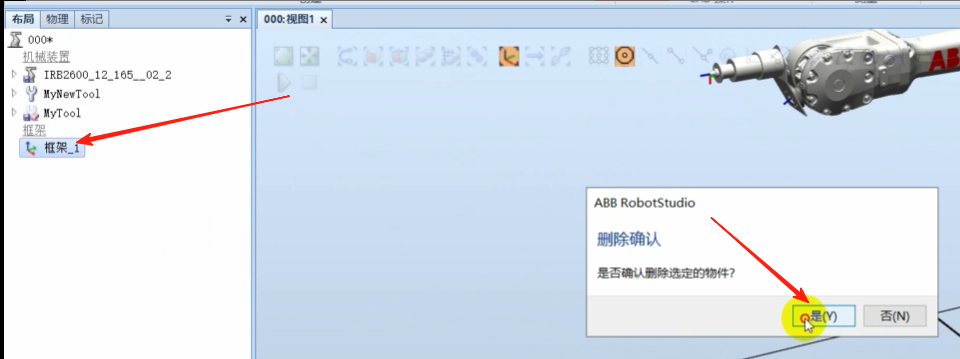

删除框架
